اینورتر سه فاز LS سری IG5 توان 0.37 کیلووات
Compare

اینورتر سه فاز LS سری IG5 توان 0.37 کیلووات

  • کد فنی : SV004iG5A-4
  • ورودی سه فاز 380~400 ولت
  • توان : 0.37 کیلووات
  • 0.5 اسب
  • قابلیت کنترل گشتاور حلقه باز (SVC)
Add to wishlist
اطلاعات بیشتر
Quick view
اینورتر سه فاز LS سری IG5 توان 0.37 کیلووات
Compare

اینورتر سه فاز LS سری IG5 توان 0.75 کیلووات

  • کد فنی : SV008iG5A-4
  • ورودی سه فاز 380~400 ولت
  • توان : 0.75 کیلووات
  • 1 اسب
  • قابلیت کنترل گشتاور حلقه باز (SVC)
Add to wishlist
اطلاعات بیشتر
Quick view

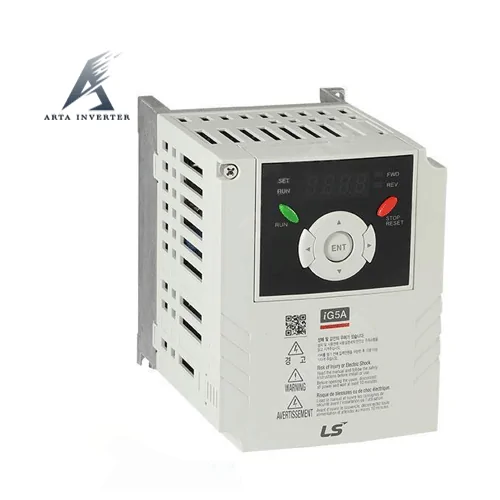

اینورتر سه فاز
Compare

اینورتر سه فاز LS سری IG5 توان 1.5 کیلووات

  • کد فنی : SV015iG5A-4
  • ورودی سه فاز 380~400 ولت
  • توان : 1.5 کیلووات
  • 2 اسب
  • قابلیت کنترل گشتاور حلقه باز (SVC)
Add to wishlist
اطلاعات بیشتر
Quick view

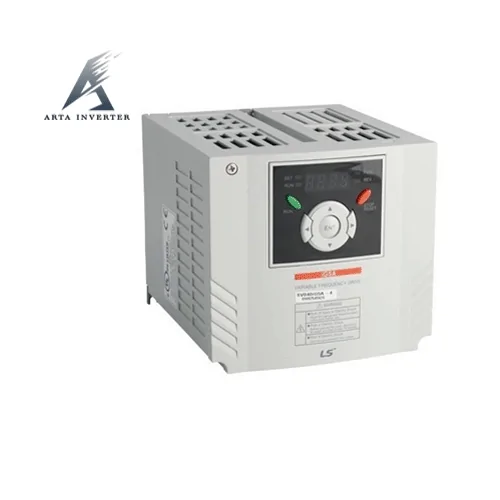

اینورتر سه فاز LS سری IG5 توان 2.2 کیلووات
Compare

اینورتر سه فاز LS سری IG5 توان 2.2 کیلووات

  • کد فنی : SV022iG5A-4
  • ورودی سه فاز 380~400 ولت
  • توان : 2.2 کیلووات
  • 3 اسب
  • قابلیت کنترل گشتاور حلقه باز (SVC)
Add to wishlist
اطلاعات بیشتر
Quick view
اینورتر سه فاز LS سری IG5 توان 2.2 کیلووات
Compare

اینورتر سه فاز LS سری IG5 توان 4 کیلووات

  • کد فنی : SV040iG5A-4
  • ورودی سه فاز 380~400 ولت
  • توان : 4 کیلووات
  • 5.5 اسب
  • قابلیت کنترل گشتاور حلقه باز (SVC)
Add to wishlist
اطلاعات بیشتر
Quick view

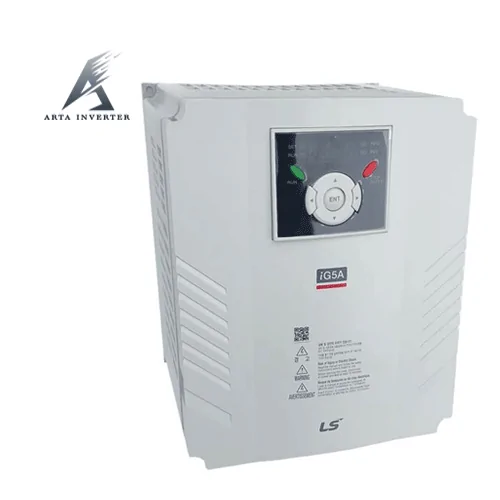

اینورتر سه فاز LS سری IG5 توان 5.5 کیلووات
Compare

اینورتر سه فاز LS سری IG5 توان 5.5 کیلووات

  • کد فنی : SV055iG5A-4
  • ورودی سه فاز 380~400 ولت
  • توان : 5.5 کیلووات
  • 7.5 اسب
  • قابلیت کنترل گشتاور حلقه باز (SVC)
Add to wishlist
اطلاعات بیشتر
Quick view

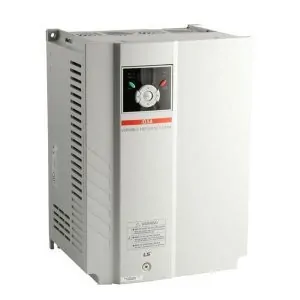

اینورتر ال اس IG5A

اینورتر ال اس ig5a دارای کاربرد بسیار زیاد می باشد و برای استفاده در صنایع مختلف به کار برده می شود. اینورتر ال اس ig5 دارای کاربری عمومی است و ساخت کشور کره است. این نوع اینورتر دارای استانداردهای ul، ce می باشد. این نوع اینورتر به صورت تک فاز و سه فاز ارائه می شود و قابلیت کار و نصب بر روی الکتروموتور های القایی سه فاز آسنکرون با ورودی برق تک فاز را نیزئ دارا می باشد. این نوع اینورتر دارای نصب دیواری می باشد. برای آشنایی بیشتر با اینورتر ال اس ig5 در ادامه با ما همراه باشید:

  • تک فاز با ولتاژ 200 – 230 ولت و توان 0.4 – 1.5 کیلووات
  • سه فاز با ولتاژ 200 – 230 ولت و توان 0.4 – 22 کیلووات
  • سه فاز با ولتاژ 380 – 480 ولت و توان 0.4 – 22 کیلووات

دانلود کاتالوگ اینورتر ال اس ig5a

برای استعلام قیمت اینورتر ال اس IG5A می توانید با شماره های 09135605323 و 91693871-021 تماس حاصل فرمایید

مشخصات فنی اینورتر ال اس IG5A

  1. کنترل به روش های V/F و sensorless vector control
  2. قابلیت اندازه گیری پارامترهای موتور بصورت اتوماتیک
  3. گشتاور پر قدرت در کلیه ی سرعت ها
  4. دامنه تغییرات فرکانس حامل 1 – 15 کیلوهرتز
  5. دامنه تغییرات فرکانس خروجی 0.1 – 400 هرتز
  6. محدوده تغییرات ولتاژ ورودی -15% – +10%
  7. قابلیت نمایش 5 خطای آخر
  8. دارای ورودی آنالوگ vdc 10 – 0 / -10 – +10vdc
  9. دارای درجه حفاظتی ip20
  10. امکان افزایش گشتاور راه اندازی بصورت دستی یا اتوماتیک
  11. قابلیت انتخاب سیگنال کنترلی ورودی بصورت pnp/npn
  12. قابلیت کنترل موتور دوم و تنظیم پارامترهای مربوطه
  13. دارای ترمز دینامیکی بصورت built – in
  14. دارای pid کنترلر پیشرفته
  15. قابلیت خاموش / روشن کردن فن های خنک کننده دستگاه و تعویض آسان آن
  16. قابلیت استفاده از صفحه کلید خارجی توسط کابل rj45 ( اختیاری )
  17. دارای عملکرد sleep & wake – up ( جهت ذخیره سازی انرژی)
  18. pwm با نشتی کم
  19. قابلیت مانیتورینگ و کنترل اینورتر از طریق کامپیوتر به کمک نرم افزار drive view

اینورتر ال اس IG5A

برای استعلام قیمت اینورتر ال اس می توانید با شماره های 09135605323 و 91693871-021  در سایت آرتا اینورتر تماس حاصل فرمایید.

امکانات اینورتر ال اس Ig5a

امکانات اینورتر ال اس ig5a به شرح زیر می باشد:

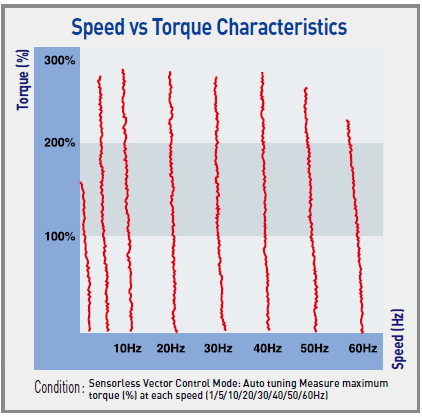

1. کنترل برداری بدون سنسور:

اینورتر ال اس ig5a کنترل بردار بدون سنسور داخلی، کنترل سرعت فوق العاده و گشتاور قدرتمندی را ارائه می دهد.

اینورتر ال اس ig5a

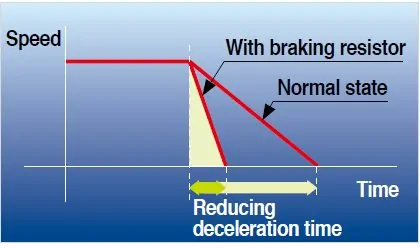

2. مدار ترمز دینامیکی داخلی:

مدار ترمز دینامیکی داخلی، زمان کاهش سرعت را از طریق مقاومت های ترمز به حداقل می رساند.

اینورتر ال اس ig5a

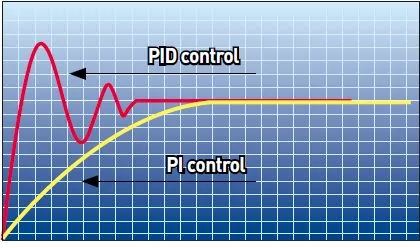

3. کنترل داخلی PID:

عملکرد داخلی PID کنترل نرخ جریان، فشار روغن، دما و غیره را بدون هیچ کنترل کننده اضافی امکان پذیر می کند.

اینورتر ال اس ig5a

4. رابط کاربر پسند و تعمیر و نگهداری آسان:

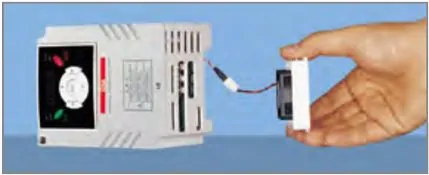

  • تعویض آسان فن:

    iG5A طوری طراحی شده است که در صورت خرابی فن به راحتی فن را تعویض می کند.

  • رابط کاربر پسند:

    کلید 4 جهت کنترل و نظارت آسان را فراهم می کند.

  • کنترل فن خنک کننده:

    iG5A با کنترل فن خنک کننده، محیطی تقریباً آرام را با توجه به وضعیت عملکرد فراهم می کند.
اینورتر ال اس ig5a

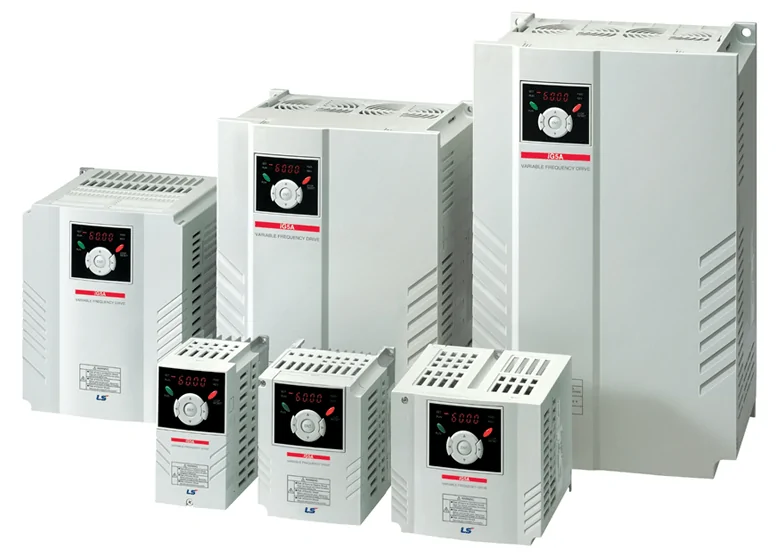

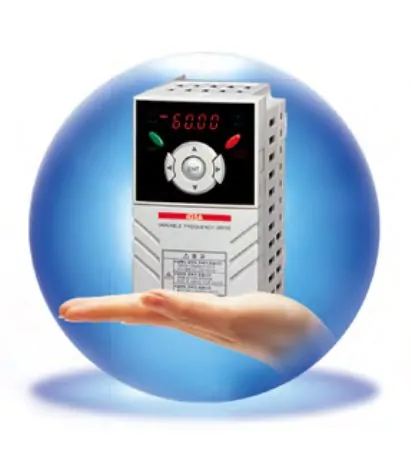

5. اندازه فشرده:

اندازه جمع و جور مقرون به صرفه است و امکان کاربردهای مختلف را فراهم می کند. ارتفاع یکسان از 0.4 تا 4.0 کیلو وات (128 میلی متر)

اینورتر ال اس ig5a

طراحی اینورتر ال اس ig5a

اینورتر ال اس ig5a

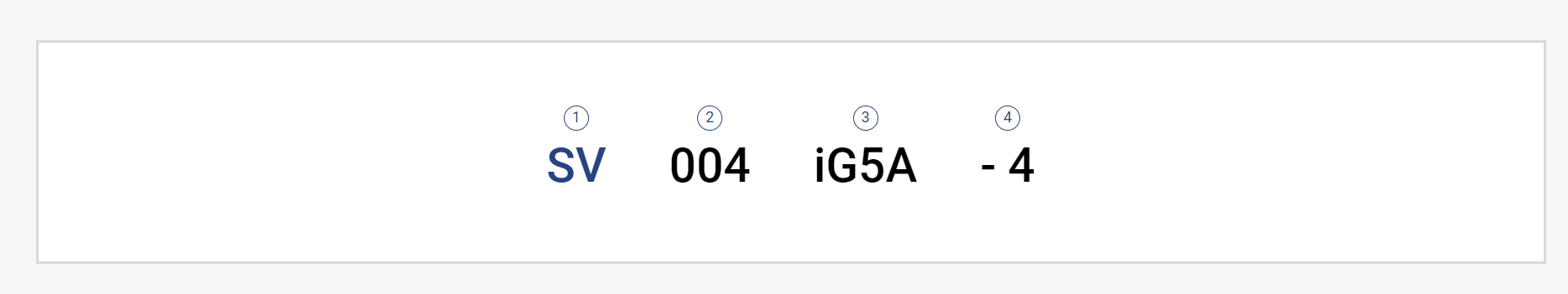

تعیین نوع

اینورتر ال اس ig5a

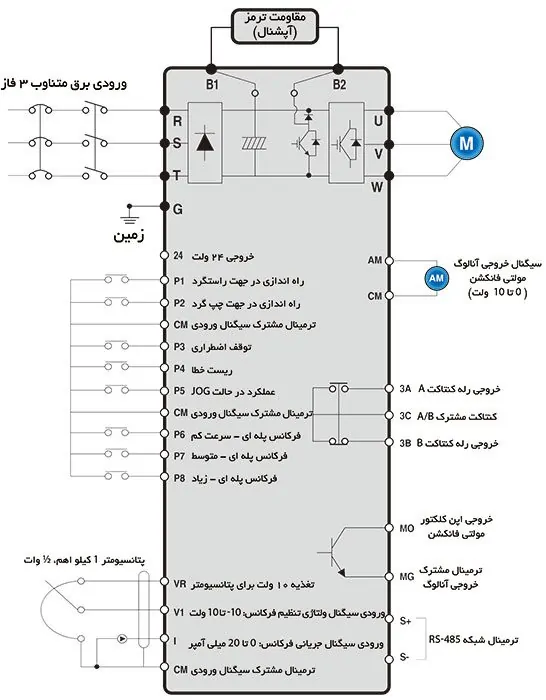

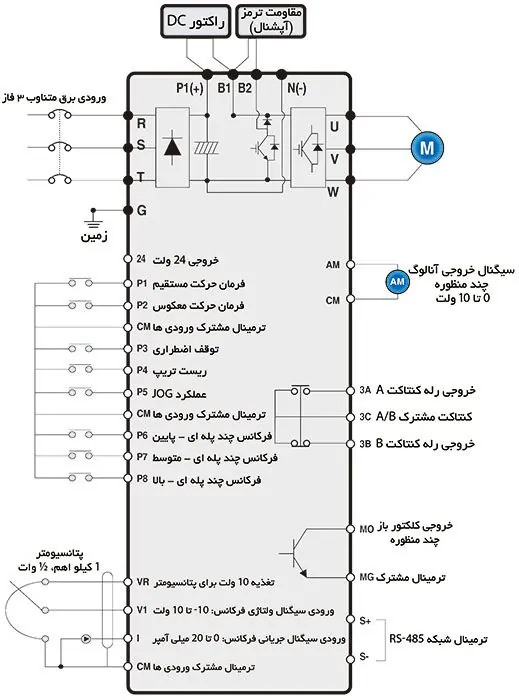

نقشه سیم بندی اینورتر LS مدل iG5A

اینورتر ال اس ig5a

اینورتر ال اس ig5a

کاربرد اینورتر IG5A

مدل IG5A اینورتر ال اس دارای کاربرد بسیار زیادی می باشد که در ادامه به چند نمونه از آن اشاره می کنیم:

  • قابلیت استفاده در ماشین آلات چاپ و بسته بندی
  • قابلیت استفاده در ماشین آلات ریسندگی و نساجی
  • قابلیت استفاده در نوار نقاله و کانوایر
  • قابلیت استفاده در انواع فن و هواساز
  • قابلیت استفاده در انتقال دهنده مواد (اسکرو)
  • قابلیت استفاده در انواع پمپ های آبرسانی و بوستر پمپ

مشخصات اینورتر ال اس ig5a

1-phase 200V Class

SV ㅁㅁㅁ iG5A-1ㅁㅁ 004 008 015
Max. Capacity 1) [HP] 0.5 1 2
[kW] 0.4 0.75 1.5
Output Rating Capacity [kVA] 2) 0.95 1.9 3.0
FLA [A] 3) 2.5 5 8
Max Frequency 400 [Hz] 4)
Max Voltage 3 Phase 200 ~ 230V 5)
Input Rating Rated Voltage 1phase 200~230 VAC (+10%, -15%)
Rated Frequency 50 ~ 60 [Hz] (±5%)
Cooling Method Forced Air Cooling
Weight [kg] 0.76 1.12 1.84

3-phase 200V Class

SV ㅁㅁㅁ iG5A-2ㅁㅁ 004 008 015 022 037 040 055 075 110 150 185 220
Max. Capacity 1) [HP] 0.5 1 2 3 5 5.4 7.5 10 15 20 25 30
[kW] 0.4 0.75 1.5 2.2 3.7 4.0 5.5 7.5 11 15 18.5 22
Output Rating Capacity [kVA] 2) 0.95 1.9 3.0 4.5 6.1 6.5 9.1 12.2 17.5 22.9 28.2 33.5
FLA[A] 3) 2.5 5 8 12 16 17 24 32 46 60 74 88
Max Frequency 400 [Hz] 4)
Max Voltage 3 Phase 200 ~ 230V 5)
Input Rating Rated Voltage 3 phase 200~230 (+10%, -15%)
Rated Frequency 50~60 [Hz] (±5%)
Cooling Method N/C 6) Forced Air Cooling
Weight [kg] 0.76 0.77 1.12 1.84 1.89 1.89 3.66 3.66 9.0 9.0 13.3 13.3

3-phsae 400V Class

SV ㅁㅁㅁ iG5A-4ㅁㅁ 004 008 015 022 037 040 055 075 110 150 185 220
Max. Capacity 1) [HP] 0.5 1 2 3 5 5.4 7.5 10 15 20 25 30
[kW] 0.4 0.75 1.5 2.2 3.7 4.0 5.5 7.5 11 15 18.5 22
Output Rating Capacity [kVA] 2) 0.95 1.9 3.0 4.5 6.1 6.9 9.1 12.2 18.3 22.9 29.7 34.3
FLA [A] 3) 1.25 2.5 4 6 8 9 12 16 24 30 39 45
Max Frequency 400 [Hz] 4)
Voltage [V] 3 Phase 380 ~ 480V 5)
Input Rating Rated Voltage 3 phase 380~480 VAC (+10%, -15%)
Rated Frequency 50~60 [Hz] (±5%)
Cooling Method N/C 6) Forced Air Cooling
Weight [kg] 0.76 0.77 1.12 1.84 1.89 1.89 3.66 3.66 9.0 9.0 13.3 13.3



جزئیات فنی اینورتر ال اس ig5a

ویژگی توضیحات
مد کنترلی V/F
مد کنترلی گشتاور حلقه باز SENSOR LESS VECTOR CONTROL (SVC)
PID CONTROL داخلی
راه اندازی درایو کی پد، ترمینال، پورت ارتباطی (آپشنال)، کی پد از راه دور
تنظیم فرکانس سیگنال آنالوگ ولتاژی و جریانی، سیگنال دیجیتال (کی پد)
ترمز یونیت ترمز داخلی، مدار ترمز دینامیک داخلی
فن خنک کننده با قابلیت on/off دستی
KEYPAD جدا شونده تا 5 متر (آپشنال)
اتصال به صفحه کلید خارجی با کابل RJ45
Auto Tuning قوی و هوشمند
گشتاور مناسب در تمامی سرعت ها
تنظیمات موتور دوم دارد
پورت ارتباطی RS485، Modbus RTU/Ls Bus
مانیتورینگ و پارامتردهی PC یا کامپیوتر با نرم افزار Drive View
فرکانس خروجی تا 400 هرتز
فرکانس حامل 1 تا 15 کیلوهرتز
کلاس حفاظتی IP20
تنظیم گشتاور راه اندازی دستی یا اتوماتیک
تحمل اورلود 150 درصد برای 60 ثانیه
حالت کاری SLEEP و AWAKE برای کاهش مصرف برق
حافظه خطا ثبت 5 خطای آخر
حفاظت خطای اتصال زمین در زمان RUN بودن درایو
رنج توان تا 22 کیلووات
کنترل از راه دور تا 31 درایو
تنظیم و دسترسی به پارامترها آسان
لودر خارجی امکان نصب برای لود کردن و کپی پارامترها
ورودی دیجیتال 8 عدد (P1~P8)
ورودی آنالوگ ولتاژی -10~+10 ولت
ورودی آنالوگ جریانی 4~20 میلی آمپر
خروجی OPEN COLLECTOR 1 عدد
خروجی رله ای 1 عدد مولتی فانکشن (NO/NC)
خروجی آنالوگ 0 تا 10 ولت DC (قابل انتخاب برای فرکانس خروجی، جریان خروجی، ولتاژ خروجی و DC-LINK)
تحریک ورودی های دیجیتال PNP & NPN
