مدهای کنترلی		مد کنترلی V/F مد کنترلی V/F PG بلوک جبرانگر لغزش وکتور کنترل بدون سنسور 1 وکتور کنترل بدون سنسور 2 وکتور کنترل
دقت تنظیم فرکانس		دیجیتال: 0.01 هرتز 06 هرتز (فرکانس ماکزیمم 60 هرتز) آنالوگ: 0.
فرکانس ورودی		50 الی 60 هرتز
فرکانس خروجی		0 الی 400 هرتز: Sensorless1: صفر تا 300 هرتز Sensorless2,Vector: صفر تا 10 هرتز
ولتاژ ورودی و توان نامی درایو		0.75 کیلووات الی 70 کیلووات (1 تا 100 اسب بخار) 3فاز 200 تا 230 ولت 0.75 کیلووات الی 375 کیلووات (1 تا 600 اسب بخار) 3فاز 380 تا 480 ولت 0.75 الی 22 کیلووات (1 تا 30 اسب بخار) 3فاز 200 تا 230 ولت IP54 0.75 الی 22 کیلووات (1 تا 30 اسب بخار) 3فاز 380 تا 480 ولت IP54
الگوی V/F		خطی، کاهش دوبل، یوزر V/F
ظرفیت اضافه بار		رنج جریان CT :150% برای یک دقیقه رنج جریان VT :110% برای یک دقیقه
افزایش گشتاور( Torque Boost)		دستی و اتوماتیک
روش های کنترل درایو		از طریق یکی از روش های کی پد، بلوک ترمینال و شبکه
روش های تنظیم فرکانس		سیگنال آنالوگ: 0 تا 10 ولت، -10 تا 10 ولت، 0 تا 20 میلی آمپر روش دیجیتال: کی پد
فانکشن های عملکردی		کنترل PID عملکرد بالا-پایین کنترل سه سیمه ترمز DC محدوده فرکانسی جامپ فرکانس بلوک جبرانگر لغزش جلوگیری از چرخش معکوس ری استارت اتوماتیک بای پس درایو استارت auto tune flying بافر انرژی power braking flux braking کاهش جریان نشتی MMC easy start
ترمینال های ورودی	8 ورودی دیجیتال مولتی فانکشن(P1~P8)	عملکرد فوروارد، عملکرد معکوس، ریست، خطای خارجی، امرجنسی استپ، عملکرد jog، فرکانس متوالی (بالا، متوسط و پایین)، افزایش و کاهش سرعت چند مرحله ایی (بالا، متوسط و پایین)، کنترل DC در زمان استپ، انتخاب موتور دوم، افزایش فرکانس، کاهش فرکانس، عملکرد سه سیمه، تثبیت فرکانس فرمان آنالوگ تغییر به عملکرد عمومی از عملکرد PID عملکرد اصلی در زمان عملکرد آپشنال استپ کاهش سرعت و افزایش سرعت تصفیه هوا در محیط های صنعتی
ترمینال های خروجی	دارای یک خروجی کلکتور باز مولتی فانکشن	خروجی خطای درایو
	دارای 2 خروجی رله Normal Open
دارای 2 خروجی آنالوگ ولتاژی و جریانی		0 تا 10 ولت dc و 4 تا 20 میلی آمپر: قابل انتخاب برای فرکانس، جریان، ولتاژ، ولتاژ جریان مستقیم
فانکشن های حفاظتی	تریپ	اضافه ولتاژ ولتاژ پایین اضافه جریان تشخیص اضافه جریان بالارفتن دمای درایو حفاظت دمایی موتور حفاظت از دست رفتن فاز حفاظت اضافه بار، خطای شبکه از دست رفتن فرمان فرکانس خرابی سخت افزار خرابی فن خنک کننده مشکل دار شدن pre-PID تریپ عدم وجود موتور خطای ترمز خارجی فانکشن ایمنی
آلارم		جلوگیری از متوقف شدن اضافه بار کاهش بار خطای انکودر خرابی فن از دست رفتن دستور کی پد از دست رفتن دستور سرعت
یونیت ترمز دینامیکی		از توان 0.75 الی 22 کیلووات به صورت داخلی و در سایر توان ها به صورت آپشنال است.
فیلتر EMC		اگر در کدینگ درایو حرف F وجود داشته باشد، یعنی بصورت داخلی فیلتر EMC دارد. یک سری مدل ها بدون فیلتر داخلی به فروش می رسند و یک سری از آنها فیلتر داخلی دارند و گران تر هستند.
چوک یا راکتور DC		از توان 0.75 الی22 کیلووات به صورت داخلی و برای توان 37 کیلووات به بالا آپشنال
پورت شبکه		RS485 بصورت استاندارد، قابلیت اضافه کردن کارت های دیگر شبکه بصورت آپشنال: Profibus-DP Can Open 2-Port Ethernet R-Net/F-Net PROFInet Devicenet CC-Link Lonworks RAPIEnet CC-LINK IE Field
کارت های آپشنال توسعه و PLC		Binary Input Synchronization Safety I/O Expansion PLC
کارت های آپشنال انکودر		Encoder 24V Encoder Position Control Option
استاندارد و تایید ها		KC CE UL cUL C-Tick [Marin] ABS BV DNV KR
درجه حفاظت بدنه		IP 20 و IP54 (به صورت سفارشی از توان های 0.75 الی 22 کیلووات)

**مشخصات فنی اینورتر LS iS7 با توان 0.75 تا 22 کیلو وات**
مدل سه فاز 380 ولت (0.75 الی 22 کیلووات)			0008	0015	0022	0037	0055	0075	0110	0150	0185	0220
توان موتور	گشتاور ثابت	اسب بخار	1	2	3	5	7.5	10	15	20	25	30
	گشتاور ثابت	کیلووات	0.75	1.5	2.2	3.7	5.5	7.5	11	15	18.5	22
	گشتاور متغیر	اسب بخار	2	3	5	7.5	10	15	20	25	30	40
	گشتاور متغیر	کیلووات	1.5	2.2	3.7	5.5	7.5	11	15	18.5	22	30
مشخصات خروجی	جریان FLA (آمپر)	گشتاور ثابت	2.5	4	6	8	12	16	24	30	39	45
	جریان FLA (آمپر)	گشتاور متغیر	4	6	8	12	16	24	30	39	45	61
	فرکانس (هرتز)		0 تا 400 هرتز
	ولتاژ (ولت)		سه فاز 380~480 ولت
مشخصات ورودی	فرکانس (هرتز)		50~60 هرتز (±5%)
	ولتاژ (ولت)		سه فاز 380~480 ولت (+10%, -15%) AC
	جریان (آمپر)	گشتاور ثابت	2.2	3.6	5.5	7.5	11	14.4	22	26.6	35.6	41.6
	جریان (آمپر)	گشتاور متغیر	3.7	5.7	7.7	11.1	14.7	21.9	26.4	35.5	41.1	55.7

**مشخصات فنی اینورتر LS iS7 با توان 30 تا 375 کیلو وات**
مدل سه فاز 380 ولت (30 تا 220 کیلووات)			0300	0370	0450	0550	0750	0900	1100	1320	1600	1850	2200
توان موتور	گشتاور ثابت	اسب بخار	40	50	60	75	100	125	150	200	250	300	350
	گشتاور ثابت	کیلووات	30	37	45	55	75	90	110	132	160	185	220
	گشتاور متغیر	اسب بخار	50	60	75	100	125	150	200	250	300	350	400
	گشتاور متغیر	کیلووات	37	45	55	75	90	110	132	160	185	220	280
مشخصات خروجی	جریان FLA (آمپر)	گشتاور ثابت	61	75	91	110	152	183	223	264	325	370	432
	جریان FLA (آمپر)	گشتاور متغیر	75	91	110	152	183	883	264	325	370	432	547
	فرکانس (هرتز)		0 تا 400 هرتز
	ولتاژ (ولت)		سه فاز 380~480 ولت
مشخصات ورودی	فرکانس (هرتز)		50~6 هرتز (±5%)
	ولتاژ (ولت)		سه فاز 380~480 ولت (+10%, -15%) AC
	جریان (آمپر)	گشتاور ثابت	55.5	67.9	82.4	102.6	143.4	174.7	213.5	255.6	316.3	404	466
	جریان (آمپر)	گشتاور متغیر	67.5	81.7	101.8	143.6	173.4	212.9	254.2	315.3	359.3	463	590

**مشخصات فنی اینورتر LS iS7 با توان 0.75 تا 22 کیلو وات**
مدل تک فاز 200 ولت (0.75 تا 22 کیلووات)			0008	0015	0022	0037	0055	0075	0110	0150	0185	0220
توان موتور	گشتاور ثابت	اسب بخار	1	2	3	5	7.5	10	15	20	25	30
	گشتاور ثابت	کیلووات	0.75	1.5	2.2	3.7	5.5	7.5	11	15	18.5	22
	گشتاور متغیر	اسب بخار	2	3	5	7.5	10	15	20	25	30	40
	گشتاور متغیر	کیلووات	1.5	2.2	3.7	5.5	7.5	11	15	18.5	22	30
مشخصات خروجی	جریان FLA (آمپر)	گشتاور ثابت	5	8	12	16	24	32	46	60	74	88
	جریان FLA (آمپر)	گشتاور متغیر	8	12	16	24	32	46	60	74	88	124
	فرکانس (هرتز)		0 تا 400 هرتز
	ولتاژ (ولت)		سه فاز 230-200 ولت
مشخصات ورودی	فرکانس (هرتز)		50~60 هرتز (±5 درصد)
	ولتاژ (ولت)		سه فاز 230~200 ولت (10+ درصد، 15- درصد) AC
	جریان (آمپر)	گشتاور ثابت	4.3	6.9	11.2	14.9	22.1	28.6	44.3	55.9	0.8	85.3
	جریان (آمپر)	گشتاور متغیر	6.8	10.6	14.9	21.3	28.6	41.2	54.7	69.7	28.9	116.1

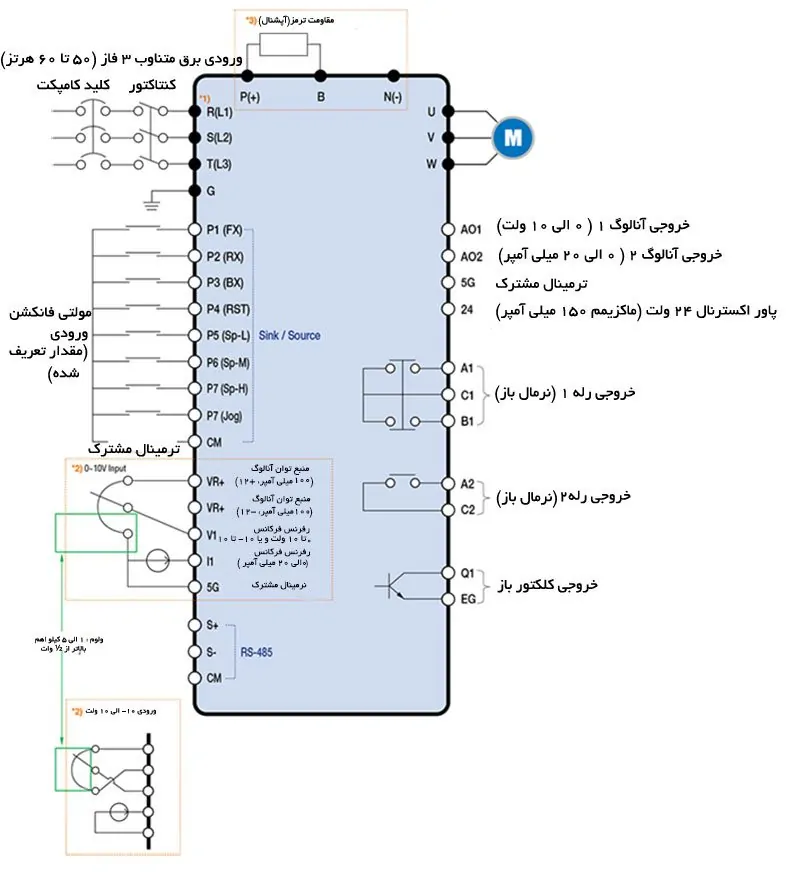

تصویر سیم بندی اینورتر ال اس is7

دانلود کاتالوگ اینورتر ال اس IS7
