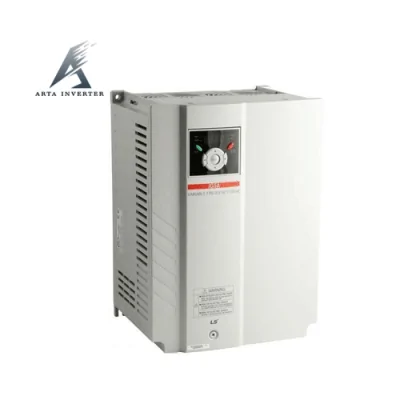

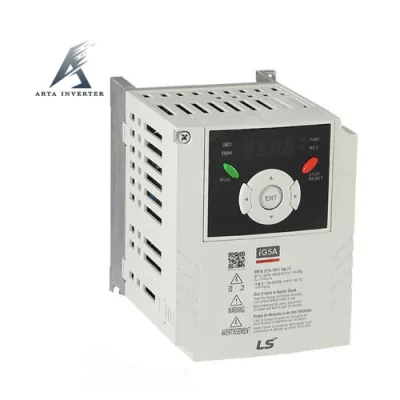

تنظیمات اینورتر IG5A

تنظیمات اینورتر ال اس ig5a

تنظیمات اینورتر IG5A

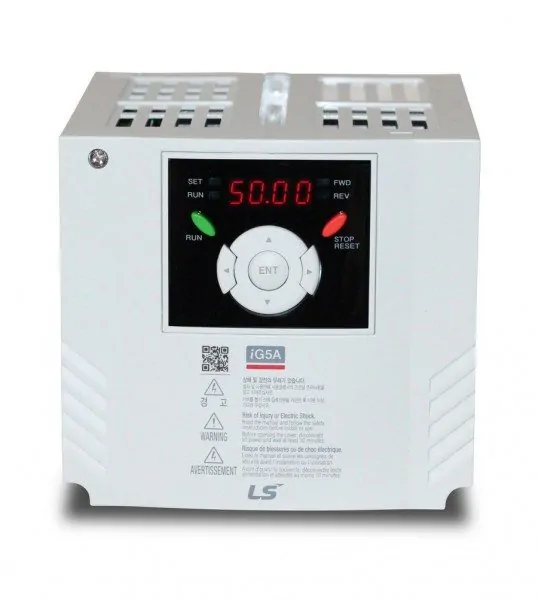

اینورتر ال اس IG5A یک مدل درایو است که دارای تنظیماتی با استفاده از یک دکمه و چهار جهت اصلی می باشد. برای ورود به گروه پارامتر ها، فلش راست را فشار داده و به گروه مورد نظر بروید. با فشار دادن دکمه ENTER، می توانید پارامتر مورد نظر را تنظیم کنید و سپس 3 ثانیه صبر کنید تا پارامتر ذخیره شود. برای خروج از پارامتر و گروه، دکمه راست را فشار دهید. برای تنظیمات دیگر مانند استارت و ACC و DEC و منبع فرکانس، از دکمه فلش بالا استفاده کنید تا به پارامتر دلخواه بروید، سپس دکمه ENTER را فشار داده و تنظیمات مورد نظر را انجام دهید. سپس ENTER را فشار داده و 3 ثانیه صبر کنید تا پارامتر ذخیره شود. پس از ذخیره پارامتر، به صورت خودکار از آن خارج شده و وارد صفحه اصلی درایو می شوید.



نکات ایمنی در زمان نصب اینورتر

هنگام نصب اینورتر، برخی نکات ایمنی بسیار حائز اهمیت هستند. بدنه اینورتر باید به ارت بسته شود تا از هرگونه شوک الکتریکی جلوگیری شود. همچنین، در هنگام کار با دستگاه، دستان باید خشک باشد و از کی پد دستگاه استفاده شود. علاوه بر این، توصیه می‌شود از اتصال سیم نول به ترمینال N جدا خودداری کرده و همچنین از نصب اینورتر در محیط‌های قابل اشتعال پرهیز کنید. باید توان اینورتر را برابر یا بزرگتر از توان موتور انتخاب کنید و در صورتی که کاور روی دستگاه بسته است، از RUN کردن اینورتر خودداری کنید. برای جلوگیری از ورود براده‌های چوبی، آهنی، کاغذی و گرد و غبار به داخل اینورتر باید اقدامات لازم را انجام دهید. قبل از اتصال برق ورودی، حتماً از نوع ورودی اینورتر (سه فاز یا تک فاز) مطمئن شوید. همچنین، توصیه می‌شود بعد از قطع برق ورودی، حداقل 10 دقیقه منتظر بمانید تا سیم‌بندی مجدد و هرگونه عملیات دیگر روی اینورتر انجام شود. در صورت مشاهده هر گونه خطا، اینورتر را خاموش کنید و با کارشناسان سایت آرتا اینورتر تماس بگیرید.



نحوه نصب اینورتر LS مدل IG5

برای نصب اینورتر ال اس IG5A در تابلو، ابتدا باید اطمینان حاصل کنید که ذرات گرد و غبار و مواد شیمیایی و هوای مرطوب به داخل آن نفوذ نکنند. بنابراین، بهتر است دستگاه را بصورت عمودی در تابلو قرار دهید و درطرفین آن فضای آزاد حداقل پنج سانتی‌متر در بالا و ده سانتی‌متر در پایین برای چرخش هوا در نظر بگیرید. همچنین، توصیه می‌شود اینوتر را در معرض تابش مستقیم آفتاب قرار ندهید و فن تابلو را بر روی تابلو و در مکانی که جریان هوا به راحتی از اینورتر عبور کند، قرار دهید. توجه کنید که دمای کاری اینورتر باید بین -10 تا 50 درجه سانتی‌گراد باشد و رطوبت کمتر از 90٪ باشد. همچنین، باید اینوتر را در محل ثابت و بدون لرزش نصب کنید و برای افزایش ایمنی، از فیوز و کنتاکتور بین ترمینال‌های ورودی اینورتر و برق استفاده کنید. در نهایت، توصیه می‌شود هیچ گونه کلید، کنتاکتور، بانک خازنی، محافظ نوسانات و … بین الکتروموتور و ترمینال خروجی اینورتر قرار ندهید و اینورتر را مستقیما و بدون واسطه به موتور وصل کنید بعد از انجام اتصال، قبل از راه‌اندازی، بر اساس اطلاعات مندرج بر روی پلاک موتور، اطمینان حاصل کنید که موتور به درستی سربندی شده است. همچنین، توجه داشته باشید که ابعاد تابلو را بر اساس کتاب راهنما انتخاب کنید.

بیشتر بخوانید : عیب یابی اینورتر ال اس / لیست خطاهای اینورتر ال اس
