تنظیمات اینورتر ال اس IC5

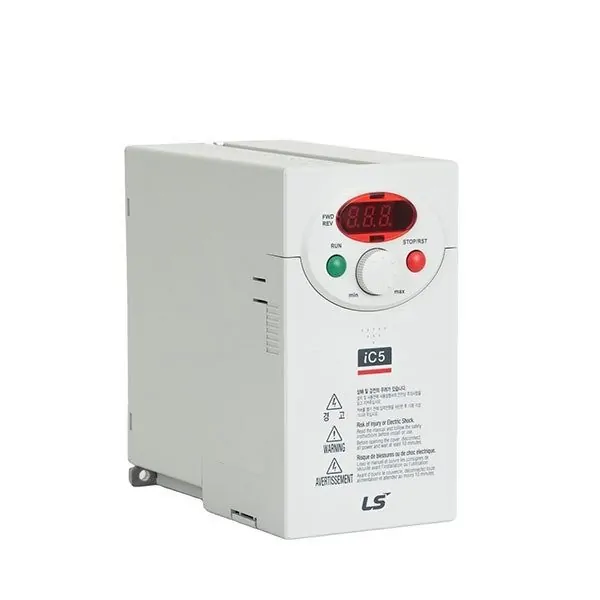

تنظیمات اینورتر ال اس IC5 نیازمند آشنایی با کیپد و دکمههای آن است. در زیر نمایی از کیپد اینورتر LS مدل IC5 را میبینیم و در ادامه به توضیح کار با آن خواهیم پرداخت. تمامی اینورترها برای انجام فرامین مورد نظر نیازمند تعریف پارامترهای مربوطه هستند. در ادامه به بررسی پارامترهای مهم که در اکثر کاربریها استفاده میشود خواهیم پرداخت. قبل از آشنایی با پارامترها، روش وارد شدن به یکی از پارامترها و تنظیم آن را آموزش میدهیم. توجه داشته باشید که تنظیمات برای همه پارامترها مشابه است. این درایو دارای یک شاستی است که چهار جهت بالا، پایین، راست و چپ و وسط آن دکمه ENTER قرار دارد که تنظیمات با استفاده از این شاستی انجام میگیرد. برای ورود به گروه پارامترها کافیست فلش راست را فشار دهید تا به سرگروه مورد نظر برسید. وقتی به سرگروه مورد نظر رسیدید، با فشار ENTER پارامتر مورد نظر را تنظیم و دوباره ENTER را فشار دهید تا پارامتر ذخیره شود. برای خروج از پارامتر و گروه آن، دوباره سمت راست شاستی را فشار دهید. برای دسترسی به پارامترهای دیگر نظیر استارت و ACC و DEC و تنظیم منبع فرکانس، دکمه فلش بالای شاستی را فشار داده تا به پارامتر دلخواه برسید. پس از ذخیره پارامتر، به صورت خودکار از آن خارج شده و وارد صفحه اصلی میشوید.
نکات ایمنی قبل از راهاندازی اینورتر IC5
قبل از نصب و راهاندازی اینورتر IC5، باید دستورالعملهای ایمنی را رعایت کنید تا از وقوع حوادث و خطرات احتمالی جلوگیری شود. ابتدا بدنه اینورتر را به ارت بسته کنید تا جریان الکتریکی به پیچهای خارجی دسترسی نداشته باشد. همچنین، قبل از کار با اینورتر حتما دست خود را خشک کرده و از کی پد استفاده کنید. همچنین، نباید سیم نول را به ترمینال N متصل کنید. در ضمن، اینورتر را در محیطهای قابل اشتعال نصب نکنید و همچنین حتما باید توان اینورتر را با توان موتور مطابقت داد. در صورتی که کاور روی دستگاه باز است، از راهاندازی آن اجتناب کنید و همچنین اجازه ندهید براده چوب، آهن، کاغذ، گرد و غبار و سایر اشیای ناخواسته وارد دستگاه شود. قبل از اتصال کابلهای برق ورودی، حتما از نوع ورودی (سه فاز یا تکفاز) مطمئن شوید و سیم بندی مجدد و تغییرات در اینورتر را حداقل 10 دقیقه بعد از قطع برق ورودی انجام دهید. در صورت مشاهده هر گونه خطا، اینورتر را خاموش کرده و با کارشناسان سایت آرتا اینورتر تماس بگیرید.
نحوه نصب اینورتر IC5
برای نصب اینورتر ال اس IC5 در تابلو برق، باید توجه داشت که هیچ گونه ذرات گرد و غبار، ذرات هادی، مواد شیمیایی و هوای مرطوب به دستگاه نفوذ نکنند. بنابراین دستگاه باید به صورت عمودی در تابلو قرار گیرد و در طرفین آن باید حداقل 5 سانتی متر و در بالا و پایین آن حداقل 10 سانتی متر فضای آزاد برای چرخش هوا در نظر گرفته شود. همچنین، باید از نصب دستگاه در برابر تابش مستقیم آفتاب خودداری شود و فن تابلو باید به گونهای قرار داده شود که جریان هوا به راحتی از دستگاه عبور کند. دمای کاری اینورتر باید بین -10 تا 50 درجه سانتیگراد باشد و رطوبت باید کمتر از 90 درصد باشد. همچنین، برای افزایش ایمنی بین ترمینال های ورودی اینورتر و برق، باید از فیوز و کنتاکتور استفاده شود و هر گونه کلید، کنتاکتور، بانک خازنی و محافظ نوسانات را بین موتور و ترمینال های خروجی اینورتر قرار ندهید. همچنین، قبل از اتصال اینورتر به موتور، باید درجه سربندی موتور (ستاره یا مثلث) را با توجه به اطلاعات مندرج بر روی پلاک موتور بررسی کرده و اطمینان حاصل کنید. در نهایت، تابلو برق را به ابعادی که در دفترچه راهنما داده شده است، انتخاب کنید.
